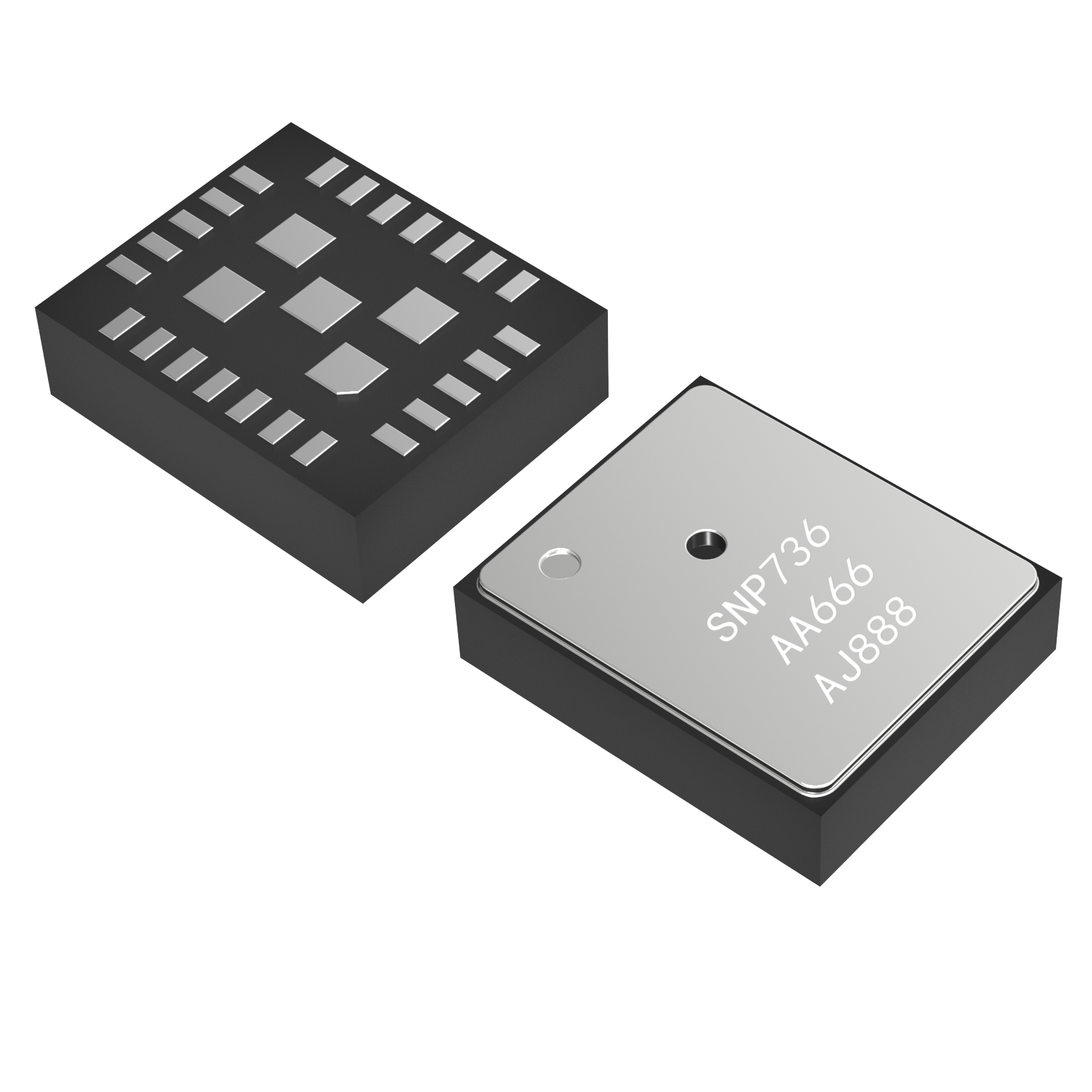

SNP736 高集成蓝牙胎压监测芯片
量产
SNP736 是一款带 BLE 发射功能的高精度胎压传感监测芯片，可测量压力，径向加速度，温度和电源电压，并已通过车规认证。具有高稳定性、低成本、部署便捷、方便与终端设备连接等特征，更加适合智能网联的汽车系统架构。
-
功能框图
-
产品特性
-
应用场景
-
技术参数
-
选型表
功能框图
产品特性
高集成
经过校准的压力测量传感器
内置温度传感器和电源电压检测
内置校准的 X/Z 轴加速度传感器
低功耗
休眠功耗可低至 0.5µA
RF电流 (2.4GHz,0dBm)：13mA
RF电流 (433/315MHz,5dBm)：5.2~5.8mA
高精度
压力精度（-40~125°C）: ±3kPa
温度精度（-20~70°C）: ±2°C
Rx 灵敏度: -96dBm
宽适配
支持 BLE 4.2 协议
量程范围：900/1900kPa
工作温度：-40~125°C
调试方式：FSK/ASK/GFSK
支持 I2C/SPI/UART/LIN
小尺寸
封装：LGA 24pins. 6.0mm x 5.0mm x 1.9mm
应用场景
-
胎压监测传感器 -
MEMS 传感器
技术参数
-
压力范围900/1900kPa
-
工作电压2.1～3.6V
-
输出功率0~10dBm（315/433Mhz/2.4Ghz）
-
待机电流 (3V,25℃)0.5μA
-
调试方式ASK/FSK/GFSK
-
RF电流 (2.4GHz,0dBm)13mA
-
RF电流 (433/315MHz,5dBm)5.2~5.8mA
-
工作温度-40～125℃
-
封装尺寸6*5*1.9mm
-
封装形式LGA 24PIN
-
压力精度（-40~125℃）±3kPa
-
温度精度（-20~70℃）±2℃
选型表
产品型号 |
【PDF】 |
压力范围 (kPa) | 封装 | 订购编号 | 包装 |
|---|---|---|---|---|---|
SNP736 |
|
900/1900 | LGA24 | SNP736 | Reel, 3000 |
