SNU501 电阻式传感接口芯片
量产
SNU501 是一款用于温度和气压测量的传感接口芯片。该芯片可以驱动阻式压力传感器，经过内部高分辨率 ADC、温度补偿、非线性校准，直接输出校准后的压力数据。 芯片支持多种输出接口类型，例如：SENT、绝对电压、比例电压。 芯片支持电源过压及反接保护功能，支持高达 150℃ 的宽工作温度范围，可应用于恶劣的汽车环境。
-
功能框图
-
产品特性
-
应用场景
-
技术参数
-
选型表

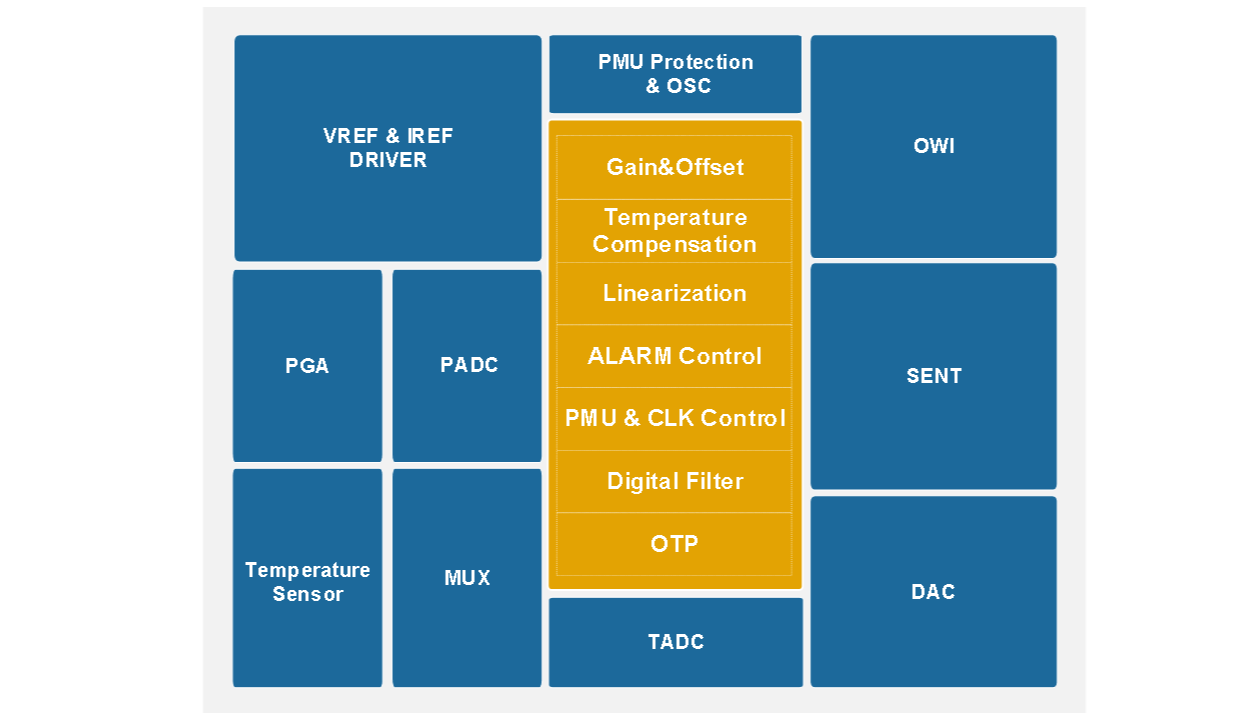

功能框图
产品特性
驱动电阻式压力传感器
电源电压：4.5V~5.5V
ESD HBM：±2000V
Latch up：±200mA
OTP：256Bytes
内置两路高分辨率 24-bit ADC
内置温度传感器且支持外部温度传感器
接口：SENT/模拟/I2C
支持高低钳位检测和传感器异常诊断
支持模拟诊断电压输出
支持 -40°C~150°C 的宽工作温度范围
应用场景
-
汽车压力传感器 -
汽车压力开关
技术参数
-
类型电阻桥式
-
通道单通道
-
供电电压4.5~5.5V
-
工作电流3mA
-
使用温度范围-40°C~150°C
-
存储256Bytes (OTP)
-
温度采样速率 (Max)4.8kHz
-
压力采样速率 (Max)4.8kHz
-
ADC 分辨率24-bit
-
模拟输出分辨率 (DAC)16-bit
-
接口SENT/模拟/I2C
-
过压和反接保护±20V
-
ESD HBM±2000V
-
QualificationsAEC-Q100 Grade 0
选型表
产品型号 |
【PDF】 |
封装 | 订购编号 | 包装 |
|---|---|---|---|---|
SNU501 |
|
SSOP16 | SNU501 | Reel |
