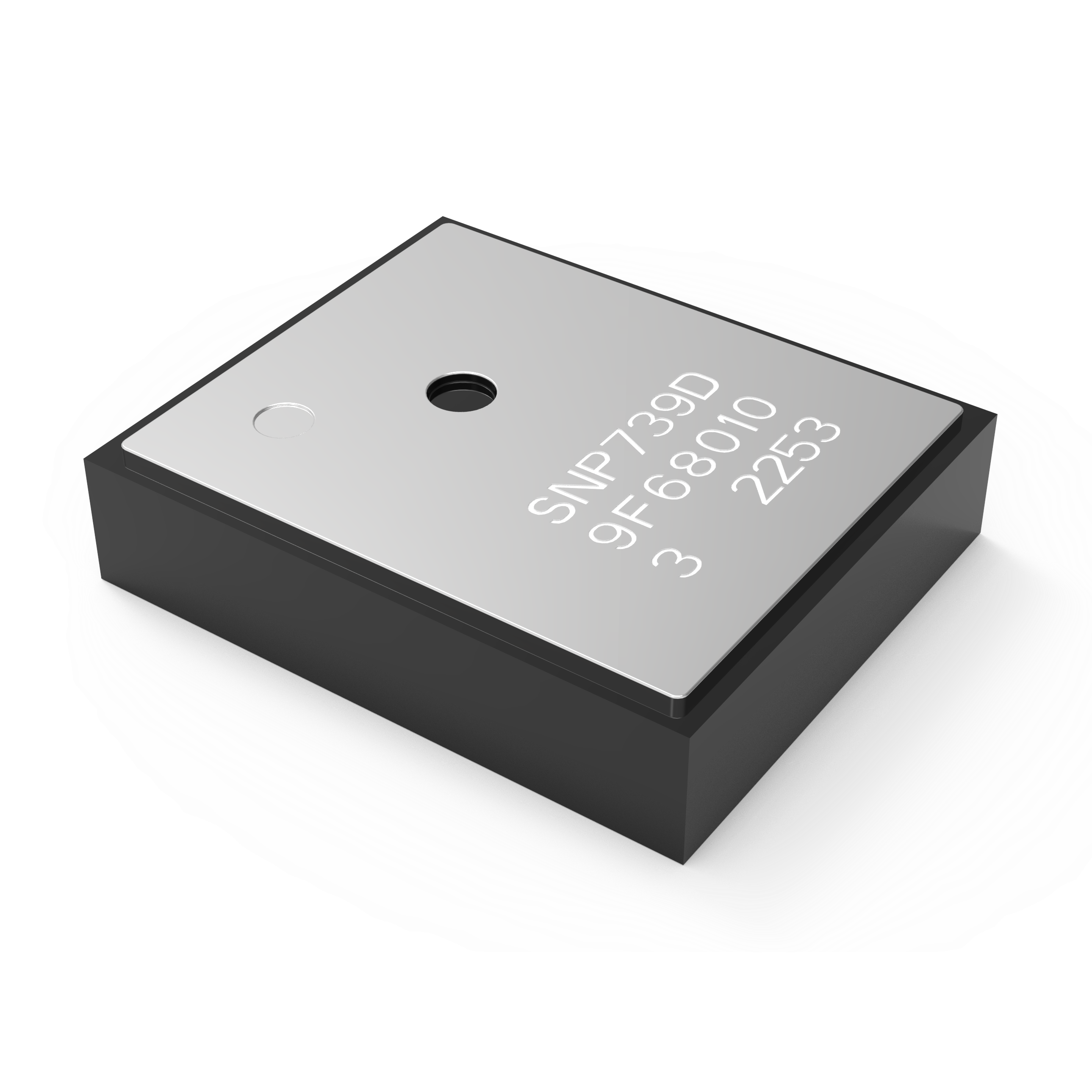

SNP739D 高集成胎压监测芯片
量产
SNP739D 是一款高精度高集成度的胎压传感监测芯片，可测量压力，径向加速度，温度和电源电压，并已通过车规认证。SNP739D 具有压力自动量程功能，100 至 900/1900 kPa 的使用量程，使其成为乘用车、卡车和客车胎压监测应用的理想选择。
-
功能框图
-
产品特性
-
应用场景
-
技术参数
-
选型表
功能框图
产品特性
经过校准的绝对压力测量传感器
内置温度传感器和电源电压检测
内置校准的 X/Z 轴加速度计
12 位模数转换器 (ADC12)
支持 ASK/FSK 调制
支持 Flash 无线编程
支持车轮自动定位 (WAM)
支持通讯接口：SPI/UART/I2C/LIN
所有的 IO 口支持低功耗唤醒

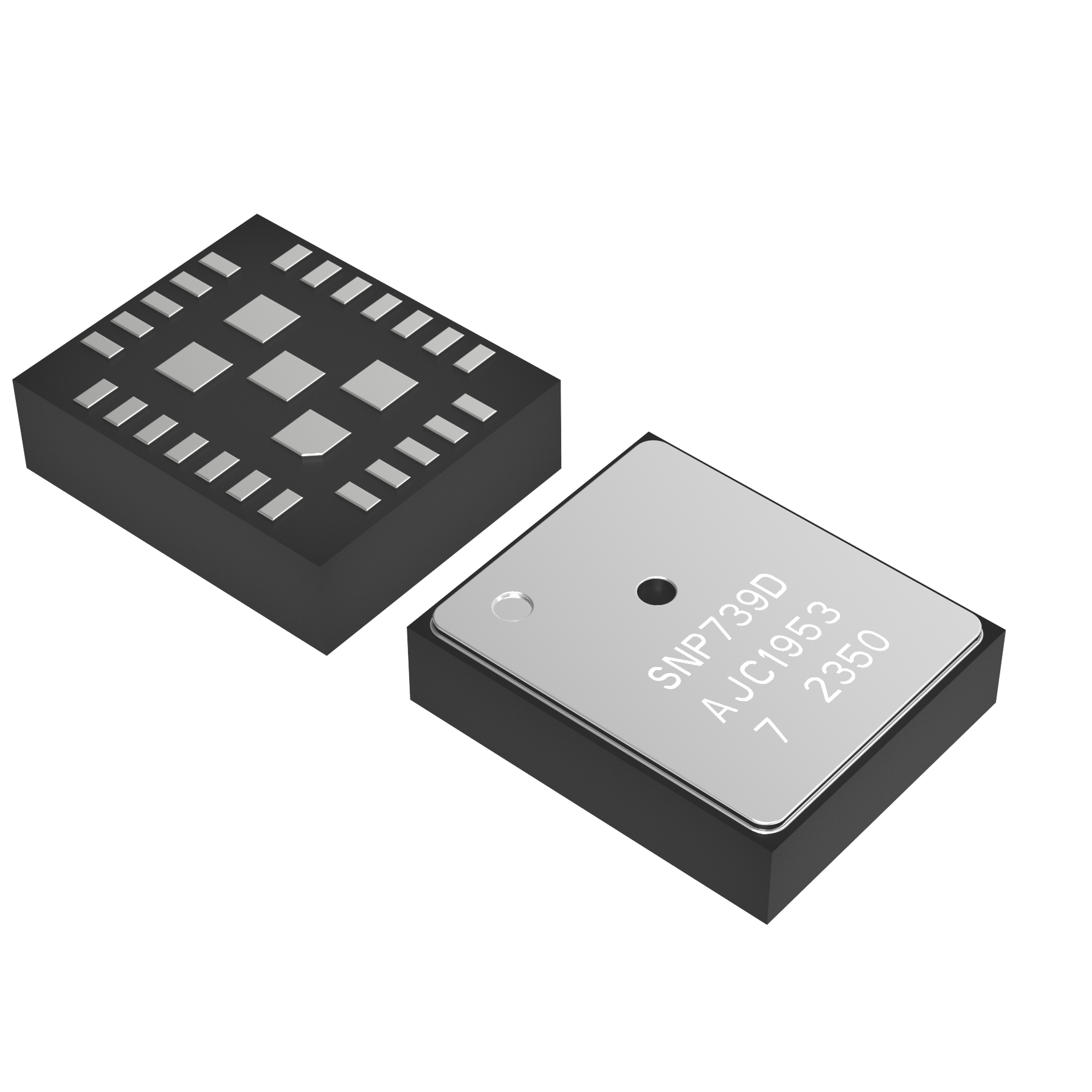

封装：LGA 24pins. 6.0mm x 5.0mm x 1.9mm
应用场景
-
胎压监测传感器 -
MEMS 传感器
技术参数
-
压力范围900/1900kPa
-
工作电压2.1～3.6V
-
输出功率5/8/10dBm
-
待机电流 (3V,25℃)0.2μA
-
RF 电流 (5dBm,3V,-40~125℃)min:5.2mA
max:5.8mA -
工作温度-40～125℃
-
封装尺寸6*5*1.9mm
-
封装形式LGA 24PIN
-
压力精度±5KPa/±7KPa (0~70°C)
-
温度精度±3℃(-20~90℃)
±5℃(-40~20℃, 90~125℃)
选型表
产品型号 |
【PDF】 |
压力范围（kPa） | 加速度（轴） | 封装 | 包装 |
|---|---|---|---|---|---|
SNP739D01CLE |
|
100~900 | X/Z | LGA24 | Reel, 3000 |
SNP739D02CLE |
|
100~1900 | X/Z | LGA24 | Reel, 3000 |
SNP739D51CLE |
|
100~900 | 无 | LGA24 | Reel, 3000 |
SNP739D81CLE |
|
100~900 | X/Z | LGA24 | Reel, 3000 |
SNP739D82CLE |
|
100~1900 | X/Z | LGA24 | Reel, 3000 |
SNP739D61CLE |
100~900 | 无 | LGA24 | Reel, 3000 |
